Diagnostický nástroj pre IP kamerové systémy, analógové HD systémy (AHD, HD-CVI, HD-TVI atď.), digitálne HDMI a analógové SD kamerové systémy (PAL, NTSC). Náhľad obrazu z kamery na 7" farebnej dotykovej obrazovke IPS (1920 x 1200).
Diagnostikuje protokoly PTZ na zbernici RS-485, používateľ môže ovládať kamery PTZ pomocou rôznych protokolov (viac ako 30 protokolov vrátane Pelco-D/P, Samsung, Panasonic, Lilin a Yaan), podpora protokolu Onvif na konfiguráciu IP adresy, výstup napájania kamery DC 12V, ovládanie zvuku/RS-485, funkcia digitálneho multimetra, optometra, testovanie sieťových káblov pomocou TDR, testovanie Wi-Fi, napájanie PoE alebo DC 12V.
Tester kamerových systémov pre všetky moderné analógové a digitálne kamerové systémy HD. Je vhodný najmä na prácu v teréne pri odstraňovaní problémov s kabelážou kamier vyrobenou pomocou koaxiálnych a UTP káblov. Výrazne uľahčuje inštaláciu a nastavenie kamier PTZ - rôzne protokoly, nastavenie rýchlosti, otáčanie, zoom, zaostrovanie, automatické skenovanie, ovládanie menu kamery atď. Praktická je aj možnosť fungovať ako malý monitor, napríklad na pripojenie k lokálnemu záznamovému zariadeniu.
Na batérie je poskytovaná záruka 6 mesiacov. Batéria je spotrebný materiál s obmedzenou životnosťou.
ZÁKLADNÉ ŠPECIFIKÁCIE
Diagnostika PTZ:
Umožňuje otestovať prevádzku kamery PTZ alebo ju dokonca naprogramovať bez použitia klávesnice PTZ. Umožňuje tiež monitorovať klávesnicu PTZ a zisťovať chyby v nastaveniach protokolu, adresovaní atď.
Protokoly na ovládanie PTZ: viac ako 30 protokolov
(Pelco-D/P, Samsung, Panasonic, Lilin, Yaan atď.)
Prenosová rýchlosť: 150, 300, 600, 1200, 2400, 4800, 9600, 19200 bps
Prenos RS-485
Ovládacie tlačidlá
Zabudovaný nástroj sériového portu - môže prijímať a zobrazovať
údaje protokolu RS-485 odoslané riadiacim zariadením + možnosť odosielať údaje v hexadecimálnom kóde/formáte
Generátor videa:
Má schopnosť nezávisle poskytovať signál pre zobrazovacie zariadenie, generuje testovací videosignál.
5 rôznych systémov (PAL, NTSC, HDCVI, HDTVI, AHD)
TDR (reflektometer s časovým rozlíšením)
Meria vzdialenosť ku koncu kábla alebo k miestu prerušenia alebo skratu kábla, meria koaxiálne aj telefónne káble alebo káble LAN.
Testy IPC:
Prístup ku kamere ONVIF a súkromný protokol Dahua
Rozlíšenie 2 Mpx (podporuje len 1920 x 1080 @ 25/30 fps), 4 Mpx, 6 Mpx, rozlíšenie 4K
Inicializácia
Živý náhľad, snímanie a nahrávanie, zoom, dekódovanie H.264/H.265
Nastavenie rozlíšenia, IP adresa a heslo, ovládanie IPC na obnovenie predvolených/továrenských nastavení
Ďalšie testy:
UTC - prepínanie z režimu CVBS na režim CVI/TVI/AHD, prepínanie z jedného formátu HD (do 1080p) na iný formát HD (do 1080p)
DDM - striedavé napätie/prúd, jednosmerné napätie/prúd, test odporu, test kapacity, pokles napätia, test stability
Wi-Fi - test spektra, monitorovanie signálu
HDMI a zvuk - 1 kanálový video vstup (720p a 1080p), 1 kanálový video výstup (1080p), 1x audio vstup + 1x audio výstup
Test siete - skenovanie IP adresy a test PING
Test kábla (sieťový kábel) - test dĺžky páru sieťového kábla, útlmu a odchýlky oneskorenia, test dvoch alebo viacerých sieťových káblov, pripojenie a číslo sieťového kábla
Funkcie optického merania:
Typ detektora: InGaAs
Rozsah (testovaný výkon): -70 dBm až +10 dBm
Kalibrované vlnové dĺžky: 1625/1550/1480/1310/1300/850 nm
Presnosť merania: < ± 3 % dB (-10 dBm, +22 °C); < ± 5 % dB (FS, +22 °C)
Rozlíšenie: lineárne: 0,1 %, logaritmické: 0,01 dBm
Konektor: FC/PC
Fyzikálne vlastnosti:

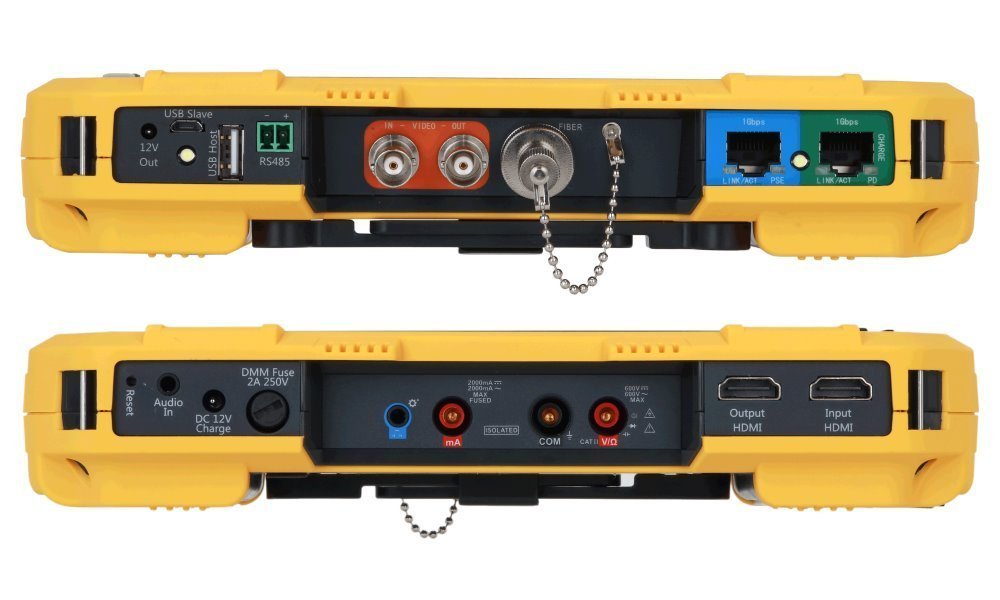

Rozhranie:
Wi-Fi (802.11a/n/ac)
1x napájací port (DC 12 V)
1x výstupný napájací port (DC 12 V)
1x audio vstup + 1x audio výstup
1x USB typu A (hostiteľ) + 1x USB micro B (slave)
2x RJ-45 (gigabitový)
2x HDMI (vstup a výstup)
1x RS-485
1x OPM
4x multimeter
2x BNC (vstup a výstup)

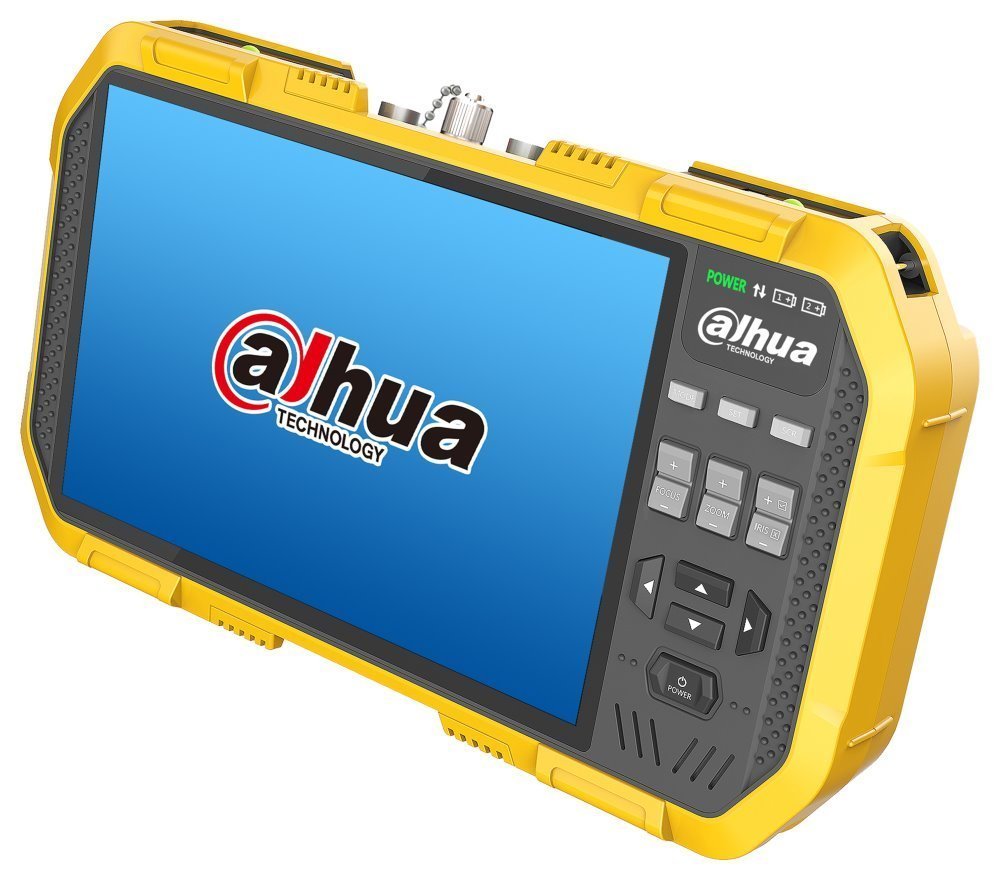

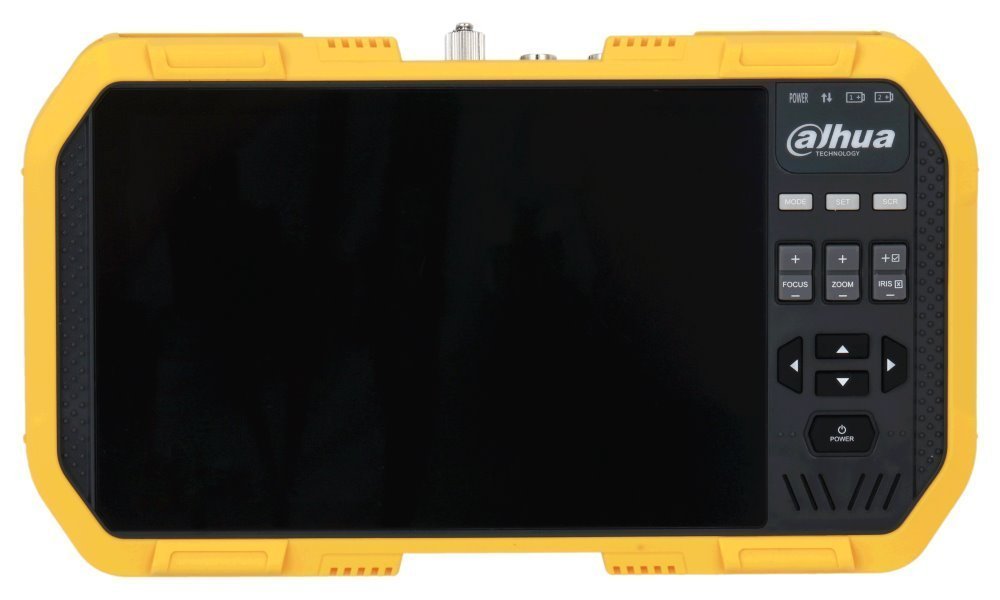

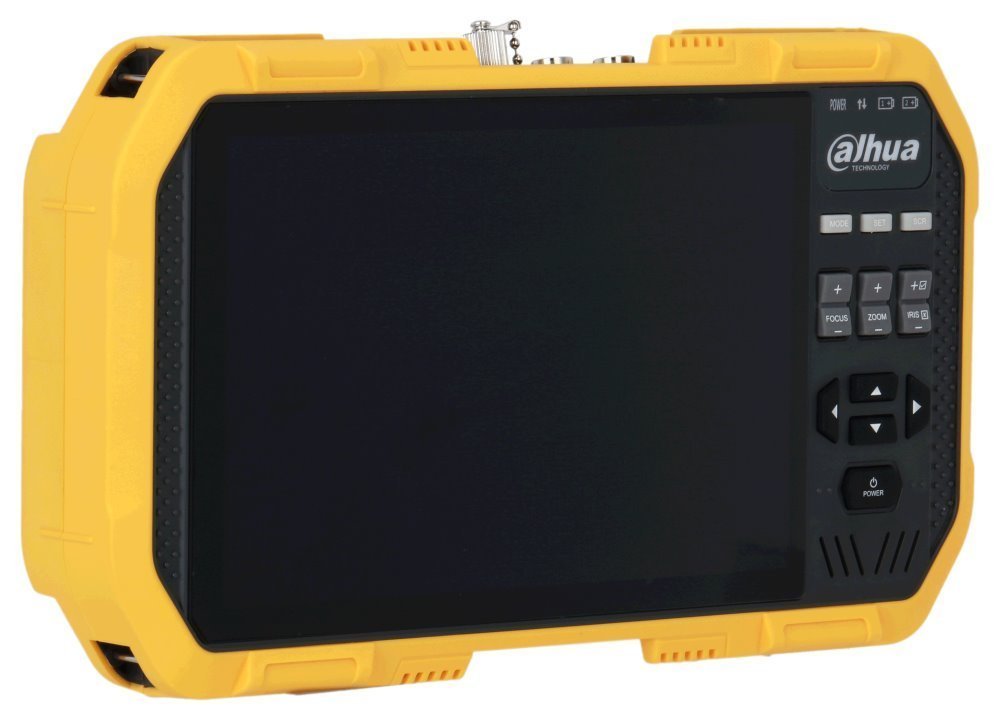

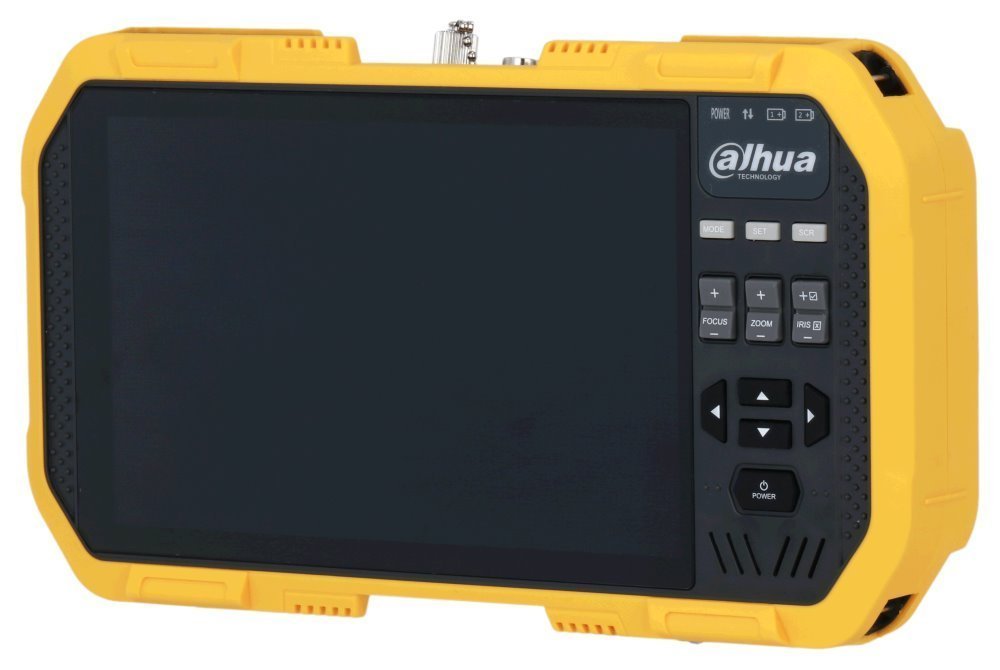

Displej: 7" farebný LCD, dotykový, IPS, rozlíšenie 1920 x 1200
Napájanie: DC 12 V alebo PoE 48 V
Batéria: 2 batérie, typ Li-ion (18,5 Wh)
Výdrž batérie: kombinovaný čas prevádzky je približne 10 hodín (môže fungovať na jednu batériu)
Prevádzková teplota: -10 až +55 °C
Rozmery: 235 x 135 x 45 mm
Hmotnosť: 0,93 kg
